A modern hálózati infrastruktúrában egyre nagyobb hangsúlyt kap a hatékonyság és a költséghatékony telepítés, hiszen minden vállalat és háztartás igyekszik optimalizálni a működési kiadásait. A Power over Ethernet, vagy röviden PoE technológia pontosan ezt a célt szolgálja, lehetővé téve az adatok és az elektromos áram egyidejű továbbítását egyetlen szabványos Ethernet kábelen keresztül. Ez a forradalmi megoldás alapjaiban változtatta meg számos hálózati eszköz, például az IP kamerák, a VoIP telefonok, a vezeték nélküli hozzáférési pontok vagy az intelligens világítási rendszerek telepítését és üzemeltetését. A PoE megszünteti a különálló tápkábelek és a hozzájuk tartozó hálózati aljzatok szükségességét, ami jelentősen egyszerűsíti a kábelezést és drámai mértékben csökkenti a telepítési költségeket. Gondolj csak bele, mennyi időt és energiát takaríthatsz meg, ha nem kell minden egyes eszközhöz külön konnektort és tápegységet biztosítanod, ezzel elkerülve a felesleges fúrásokat és vezetékezést. Ez a könnyed elegancia és a funkcionalitás zseniális ötvözése teszi a PoE-t a jövőbeni hálózati megoldások alapkövévé, különösen a biztonsági és megfigyelő rendszerek területén. A technológia különösen előnyös olyan helyzetekben, ahol az elektromos hálózat kiépítése bonyolult, munkaigényes vagy rendkívül drága lenne, például nehezen hozzáférhető mennyezeti pontokon vagy kültéri installációknál. Az egyszerűsített hálózati architektúra a karbantartást is hihetetlenül megkönnyíti, hiszen kevesebb ponton kell hibát keresni. Ráadásul a központosított áramellátás lehetőséget biztosít a szünetmentes tápellátásra (UPS) is, ezzel garantálva a rendszereid folyamatos és zavartalan működését áramkimaradás esetén is. A PoE tehát nem csupán kényelmes, hanem stratégiai előnyt is jelent a modern infrastruktúrák tervezésekor és hosszú távú üzemeltetésekor, maximalizálva a rugalmasságot és a hatékonyságot.
Hogyan működik a PoE? A technológia mögött

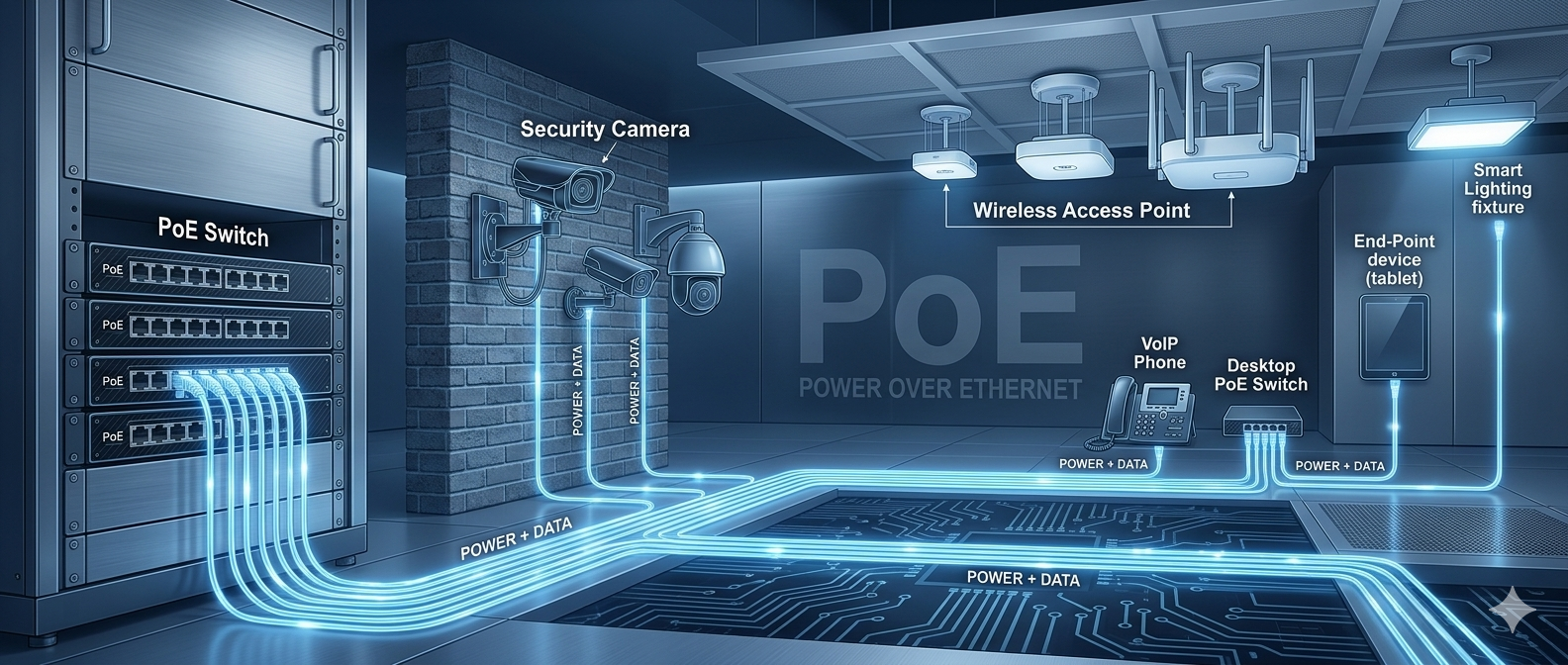

A PoE működésének alapja az Ethernet kábelekben lévő, eredetileg kizárólag adatátvitelre szolgáló vezetékpárok intelligens kihasználása az elektromos áram továbbítására is. Ez nem egy futó ötlet, hanem egy kiforrott és globálisan elfogadott szabvány, amelyet az IEEE (Institute of Electrical and Electronics Engineers) fejlesztett ki annak érdekében, hogy egységes és megbízható megoldást biztosítson. Az áramforrás (Power Sourcing Equipment, PSE), ami jellemzően egy PoE switch, egy PoE injektor vagy egy PoE-képes NVR, áramot küld a szabványos hálózati kábelen keresztül a táplált eszköz (Powered Device, PD) felé. A táplált eszközök, mint például a megfigyelő kamerák, ekkor képesek működni anélkül, hogy különálló tápegységre és elektromos hálózati csatlakozásra lenne szükségük. A rendszer intelligensen működik a detektálás és osztályozás fázisain keresztül: a PSE először egy alacsony feszültségű „kézfogás” protokollal ellenőrzi, hogy a csatlakoztatott eszköz valóban PoE-kompatibilis PD-e, és pontosan mennyi áramra van szüksége a biztonságos működéshez. Ez a kritikus lépés megakadályozza, hogy nem PoE-kompatibilis, érzékeny eszközök károsodjanak a véletlen túláram vagy nem megfelelő feszültség miatt, ezzel védve az infrastruktúra elemeit. Csak miután sikeresen azonosította a PD-t, és megállapodtak az áramigényről, kezd el teljes áramot szolgáltatni a kábelen keresztül. Az adatátvitel és az áramellátás történhet ugyanazokon a vezetékpárokon (Mode A, fantomtáp) vagy külön vezetékpárokon (Mode B) keresztül, a szabványtól és az adott eszköz típusától függően, de mindkét esetben egyetlen kábelben egyesül a két funkció. Ez a kétféle módszer garantálja a kompatibilitást a különböző Ethernet kábelezési konfigurációkkal, legyen szó 10/100 Mbps vagy akár gigabites hálózatokról. Az áramot általában 48V-os egyenfeszültség formájában továbbítják, amelyet a PD belső elektronikája alakít át a számára megfelelő és stabil működéshez szükséges feszültséggé, biztosítva ezzel a megbízható működést.
A PoE szabványai és teljesítményosztályai
A PoE technológia fejlődése során több, egymásra épülő szabvány is megjelent, amelyek folyamatosan növekvő teljesítményszinteket biztosítanak a csatlakoztatott eszközök széles skálája számára. Az első és talán legelterjedtebb az IEEE 802.3af szabvány, amelyet 2003-ban vezettek be, és maximum 15,4 W áramot képes szolgáltatni a PSE oldaláról, melyből jellemzően 12,95 W jut el a PD-hez a kábelveszteségek miatt, ami standard Cat5e kábelen teljesen elfogadható. Ez a teljesítmény elegendő a legtöbb alap VoIP telefon, egyszerűbb fix IP kamera, vagy a kisebb teljesítményű vezeték nélküli hozzáférési pontok megbízható táplálásához. A növekvő energiaigényekre és a komplexebb eszközök elterjedésére válaszul jött létre a 2009-es IEEE 802.3at szabvány, ismertebb nevén PoE+, amely jelentősen megnövelte a leadható teljesítményt. Ez a szabvány már akár 30 W teljesítményt is képes leadni a PSE-n, és 25,5 W-ot garantál a PD számára, ami elegendő a motorizált pan-tilt-zoom (PTZ) modern kamerák, a kettős rádiós hozzáférési pontok vagy akár a vékonykliensek megbízható működtetéséhez is. A legújabb és legnagyobb teljesítményű, 2018-ban bevezetett IEEE 802.3bt szabvány, közismertebb nevén PoE++ vagy 4PPoE, még magasabb szintre emeli a lehetőségeket. Ez a szabvány két típusra oszlik: a Type 3 (PoE++) 60 W-ot ad le a PSE-n (kb. 51 W a PD-n), míg a Type 4 (High Power PoE) már elképesztő 90-100 W-ot is képes biztosítani a PSE-n (ami 71-90 W-ot jelent a PD-nél). Ez a hatalmas teljesítmény lehetővé teszi olyan energiaigényes eszközök táplálását is, mint a LED világítási rendszerek, a laptopok töltődokkolói, a nagyfelbontású videokonferencia rendszerek vagy az intelligens épületautomatizálási szenzorok és vezérlők. A szigorú szabványok garantálják a különböző gyártók eszközeinek kifogástalan kompatibilitását és az interoperabilitást, ami kulcsfontosságú a problémamentes és jövőbiztos hálózati infrastruktúra kiépítéséhez.
A PoE előnyei IP kamera rendszerekben
Az IP kamera rendszerek esetében a PoE technológia alkalmazása számos kézzelfogható és azonnal érzékelhető előnnyel jár, amelyek mind a telepítési, mind az üzemeltetési fázisban érvényesülnek. Az egyik legfontosabb szempont a telepítés drasztikus egyszerűsítése: gondolj bele, minden egyes kamera mellé nem kell külön 230V-os elektromos aljzatot kiépíteni, és nem kell aggódnod a tápegységek elhelyezése vagy a kábelhossz miatti feszültségesés miatt sem. Elegendő egyetlen, jól megválasztott Ethernet kábel, ami az adatot és a stabil áramellátást is eljuttatja a kamerához, minimalizálva a szükséges infrastrukturális munkálatokat. Ez drasztikusan csökkenti a kábelezési költségeket és a telepítési időt, különösen nagyobb, több tucat vagy akár több száz kamerát magában foglaló rendszerek esetén. A rugalmas elhelyezés is kulcsfontosságú, hiszen a kamerákat olyan stratégiai pontokra is telepítheted, ahol nincs közvetlen áramforrás, de van hálózati hozzáférés, így optimalizálhatod a megfigyelési szögeket és a lefedettséget anélkül, hogy kompromisszumot kellene kötnöd az áramellátás miatt.
Ezen felül a központosított áramellátás lehetővé teszi a teljes kamera rendszer egyszerű szünetmentesítését egyetlen, nagy teljesítményű UPS-sel, növelve ezzel a rendszer megbízhatóságát és rendelkezésre állását áramkimaradások esetén is. A távoli menedzsment lehetősége is kiemelkedő, hiszen sok menedzselhető PoE switch képes távolról újraindítani vagy kikapcsolni az egyes portokat, ami nagyban megkönnyíti a hibaelhárítást és a karbantartást anélkül, hogy fizikailag a helyszínen kellene lenned. A PoE ezen kívül hozzájárul a rendszer esztétikájához is, mivel kevesebb látható kábel fut, ami rendezettebb és professzionálisabb megjelenést kölcsönöz a telepítésnek, ami különösen fontos nyilvános helyiségekben. A biztonsági rendszereknél ez nem elhanyagolható szempont, hiszen egy tiszta telepítés kevésbé vonzza a figyelmet és minimalizálja a manipuláció kockázatát. A kompatibilitás is kiváló, mivel szinte az összes modern IP kamera támogatja a PoE-t, így elkerülhetők a gyártók közötti kompatibilitási problémák miatti fejfájások. A PoE technológia tehát nem csak praktikus és kényelmes, hanem gazdasági szempontból is előnyös, jövőbiztos befektetés mindenki számára, aki megbízható és skálázható megfigyelőrendszert szeretne kiépíteni.
PoE hálózati komponensek: switch és injektor
A PoE rendszer lelke a tápellátást biztosító berendezés, azaz a PSE (Power Sourcing Equipment), amelynek kiválasztása kulcsfontosságú a rendszer hatékony működéséhez. Ennek két fő típusa van: a PoE switch és a PoE injektor, melyek különböző forgatókönyvekhez kínálnak optimális megoldást. A PoE switch egy hálózati switch, amely integrált PoE funkcióval rendelkezik, azaz képes egyszerre adatot továbbítani és áramot biztosítani a csatlakoztatott eszközök (PD-k) számára, minden portján keresztül. Ezek a switchek különböző portszámokkal (pl. 4, 8, 16, 24 vagy még több porttal) és teljesítményosztályokkal (802.3af, at, bt) kaphatók, így könnyedén megtalálhatod az igényeidnek megfelelőt, legyen szó akár kis irodáról, akár nagyméretű ipari komplexumról. Egy PoE switch használata ideális nagyobb rendszerek kiépítésekor, ahol több PoE-kompatibilis eszközt kell táplálni és menedzselni központilag. A centralizált menedzsment és a könnyű skálázhatóság miatt ezek a switchek az ipari és professzionális felhasználás alappillérei, ráadásul sok modell webes felületen keresztül teszi lehetővé az egyes portok távoli vezérlését, ami nagyban megkönnyíti a karbantartást és a hibaelhárítást.
A PoE injektor, más néven PoE adapter, egy olyan külső eszköz, amely egyetlen PoE-kompatibilis eszközt tud táplálni egy meglévő, nem PoE-képes switch vagy router mellé. Ez a megoldás akkor rendkívül praktikus, ha csak egy-két PoE eszközre van szükséged, például egy új IP kamera hozzáadásakor a meglévő hálózathoz, és nem szeretnél lecserélni az egész meglévő hálózati infrastruktúrádat, ami költséges és időigényes lenne. Az injektorok egyszerűek, könnyen telepíthetők és költséghatékonyak, hiszen plug-and-play alapon működnek, és minimális konfigurációt igényelnek. Lényegében egy átalakítóként működnek, amely a standard Ethernet adatjeleket és a külső tápegységből érkező tápáramot egyetlen kábelbe egyesíti, mielőtt eljuttatná azokat a PD-hez. Fontos, hogy az injektor teljesítménye (W) és szabványa (af/at/bt) mindenképpen megfeleljen a táplálni kívánt eszköz energiaigényének, különben az eszköz nem fog megfelelően működni, vagy akár károsodhat is. Mindkét megoldás megbízhatóan működik a maga alkalmazási területén, de a választás mindig az adott telepítési környezet, a rendszer mérete és a költségvetés alapján történjen, figyelembe véve a jövőbeli bővítési lehetőségeket is.
Mire figyelj PoE rendszerek tervezésekor?
Bár a PoE rendkívül kényelmes és hatékony, van néhány fontos szempont, amit figyelembe kell venned a tervezés során, hogy elkerüld a későbbi problémákat és optimalizáld a rendszer teljesítményét. Először is, a kábel hossza: az Ethernet kábelek maximális hatótávolsága 100 méter, ami egy jól ismert korlát a hálózati világban. Ezen túlmenően jelentősen csökkenhet a jel- és az áramátvitel minősége, ami az eszközök instabil működéséhez vagy leállásához vezethet. Speciális PoE extenderekkel, amelyek erősítik a jelet és az áramot, vagy fiber optikai átalakítókkal (PoE médiakonverterekkel) ez a távolság növelhető, de ez további költségekkel és komplexitással jár. Másodszor, az áramfelvétel és a teljesítménykeret (power budget): minden PoE switch rendelkezik egy maximális aggregált teljesítménykerettel, amit az összes porton együttesen le tud adni. Fontos, hogy az összes csatlakoztatott eszköz együttes energiaigénye ne lépje túl ezt a keretet, sőt, mindig hagyj némi tartalékot a későbbi bővítésekhez, a lehetséges firmware frissítésekhez vagy a váratlan áramfogyasztási csúcsok esetére, különösen PTZ kamerák esetén, amelyek motorjai nagyobb áramot fogyaszthatnak.
Harmadszor, a kábel minősége: Cat5e vagy jobb minőségű, 100% tiszta rézvezetővel ellátott Ethernet kábelek használata javasolt a megbízható PoE működéshez, különösen hosszabb távolságokon és nagyobb teljesítményigény esetén. A gyengébb minőségű, CCA (Copper Clad Aluminum) vagy CCS (Copper Clad Steel) kábelek fokozottabb ellenállással rendelkeznek, ami nagyobb feszültségesést és jelentős hőtermelést eredményezhet a kábelben, rontva a PoE hatékonyságát, csökkentve az elérhető teljesítményt és akár tűzvédelmi kockázatot is jelenthet extrém esetekben. Negyedszer, a környezeti tényezők: kültéri telepítések esetén feltétlenül ügyelj a megfelelő IP védettségű (pl. IP66 vagy IP67) eszközökre és UV-álló, vízálló Ethernet kábelekre, valamint a villámvédelemre és túlfeszültség-védelemre, hogy megóvd a drága berendezéseket a környezeti hatásoktól. Egy jól megtervezett és professzionálisan kivitelezett hálózati rendszer nemcsak stabilabb és hatékonyabb, hanem hosszútávon is megbízhatóbb lesz, minimalizálva a karbantartási igényeket és a nem várt leállásokat.
Összehasonlítás: PoE vs. Hagyományos tápellátás
PoE Előnyök
- Egyszerűbb telepítés: Csak egyetlen Ethernet kábel szükséges adathoz és áramhoz, minimalizálva a vezetékezést.
- Költséghatékony: Kevesebb kábelezés, kevesebb konnektor, kevesebb villanyszerelői munka és anyagköltség.
- Rugalmas elhelyezés: Eszközök telepítése olyan helyekre is, ahol nincs közvetlen elektromos áramforrás.
- Központosított áramellátás: Könnyebb menedzsment és a teljes rendszer egyszerű szünetmentesítése (UPS).
- Távmenedzsment: Lehetőség a távoli eszköz újraindításra, portvezérlésre a PSE-ről, optimalizálva a karbantartást.
- Biztonság: Alacsonyabb feszültség, automatikus eszközfelismerés a károsodások megelőzésére.
- Skálázhatóság: Könnyebb a rendszer bővítése és új eszközök integrálása a meglévő infrastruktúrába.
PoE Hátrányok
- Kábelhossz korlát: Standard 100 méteres limit, ami speciális extendereket vagy optikai megoldásokat igényelhet.
- Teljesítménykeret korlátozás: A PoE switch-ek aggregált teljesítménykeretére figyelni kell a tervezéskor.
- Eszközkompatibilitás: Csak PoE-kompatibilis eszközökkel működik (bár ez egyre általánosabbá válik).
- Kezdeti költség: A PoE switchek drágábbak lehetnek, mint a hagyományos, nem PoE-képes switchek.
- Kábelminőség: Megfelelő minőségű (pl. Cat5e vagy Cat6 rézvezetővel ellátott) kábel szükséges a hatékony működéshez.
Hagyományos tápellátás Előnyök
- Egyszerűbb eszközök támogatása: Bármilyen eszköz táplálható, amelynek van saját tápegysége, PoE-kompatibilitás nélkül.
- Alacsonyabb kezdeti switch költség: A hagyományos switchek beszerzési ára általában kedvezőbb.
- Nincs teljesítménykeret limit a switchnél: Minden eszköz saját tápegységgel rendelkezik, így a switch nem korlátozza az áramellátást.
Hagyományos tápellátás Hátrányok
- Bonyolultabb kábelezés: Külön hálózati adatkábel és tápkábel szükséges minden eszközhöz.
- Magasabb telepítési költség: Villanyszerelői munka, több konnektor kiépítése és anyagköltség.
- Korlátozott elhelyezés: Eszközök csak áramforrás közelébe helyezhetők el, ami csökkenti a rugalmasságot.
- Nehezebb menedzsment: Sok egyedi tápegység, nehéz a központosított szünetmentesítés.
- Esztétikai szempontok: Több látható kábel, rendezetlenebb megjelenést eredményezhet.
- Kisebb rugalmasság: Bővítéskor újabb áramforrásokat és kábelezést kell biztosítani.
Összességében láthatod, a PoE technológia messze túlmutat az egyszerű kényelmen, valódi stratégiai előnyöket kínálva a modern hálózati infrastruktúrák, különösen az IP kamera rendszerek, VoIP rendszerek és vezeték nélküli hálózatok kiépítésében. Az egyszerűsített telepítés, a rugalmas elhelyezés, a távoli menedzsment képessége és a hosszú távon is költséghatékony üzemeltetés mind olyan tényezők, amelyek a PoE-t a jövő egyik vezető technológiájává teszik a hálózati eszközök áramellátásában. Érdemes alaposan fontolóra venned ezt a megoldást, ha hatékony, megbízható és jövőbiztos rendszert szeretnél kiépíteni, amely hosszú távon is stabilan és gazdaságosan működik majd. A kezdeti befektetés hamar megtérül a csökkenő telepítési és karbantartási költségeken keresztül, miközben a rendszer rugalmassága és megbízhatósága jelentősen növekszik.
